Arduino - LCD MATRIX KEYPAD 4X4 SPEAKER ARDUINO MEGA MODULO SD CARD

En esta actividad retomaremos el ejercicio anterior LCD MATRIX KEYPAD 4X4 SPEAKER ARDUINO MEGA y agregaremos un modulo sd card con los números grabados en audio .wav para que se reproduzcan al digitar la tecla correspondiente.

Materiales

Lcd 2x16

Matrix keypad 4x4

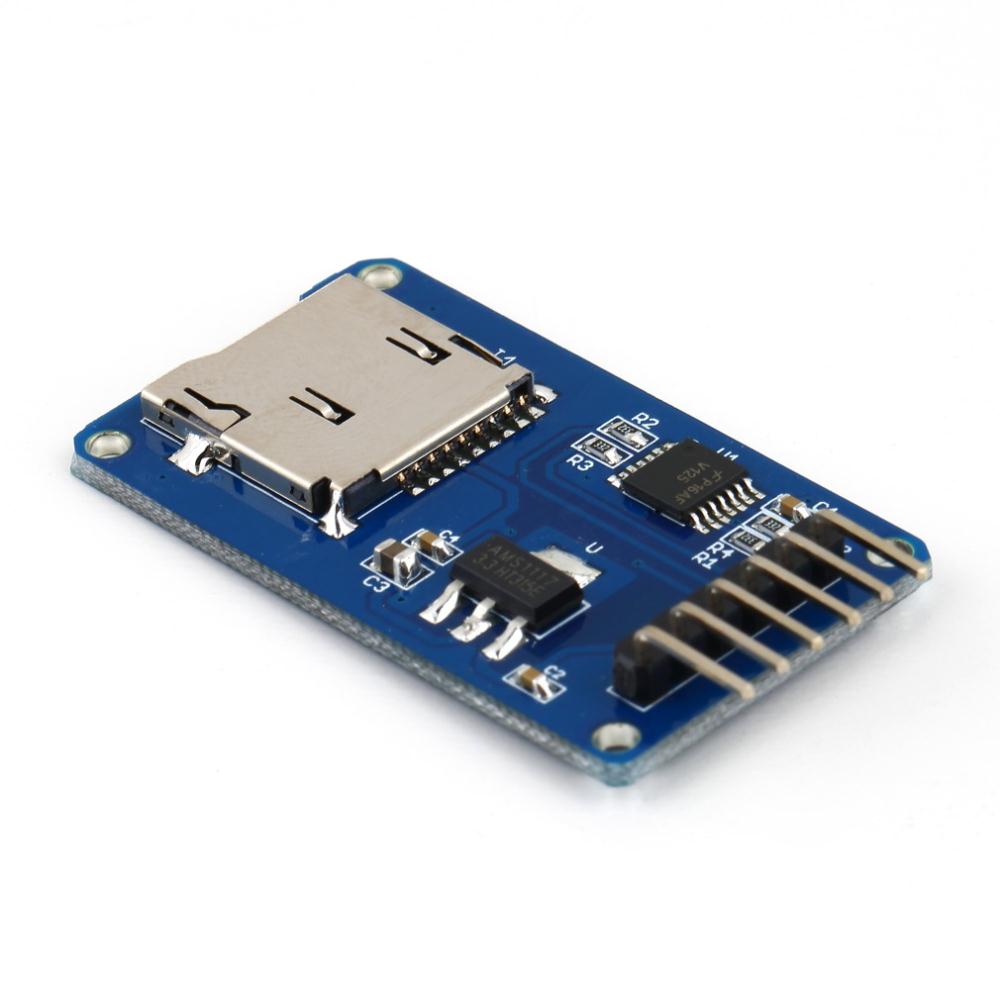

Modulo SD Card y tarjeta micro sd

Arduino Mega

Otros materiales:

Potenciometro 2K

Resistencia 220 omhs

Cables M-M, H-M
Speaker

Realiza las conexiones:

Instalar librerias de blink:

-Keypad.h-

-LiquidCrystal.h-

-SD.h-

-TMRpcm.h-

Cargar Codigo:

.ino


Archivos necesarios:
Descarga

Después de terminar lo hemos colocado en una carcasa (una caja de plástico que antes fue una caja para cd's) y así ha quedado.

Fuente:
- Para este ejercicio se utilizo mayoritariamente la actividad

LCD MATRIX KEYPAD 4X4 SPEAKER ARDUINO MEGA

 de este mismo blog.

Nota:

- Al ejercicio anterior LCD MATRIX KEYPAD 4X4 SPEAKER ARDUINO MEGA
 se agrego la librería y el código para controlar el modulo sd card, ademas se utilizo una memoria micro sd de 8gb para guardar los archivos de audio.

- Los archivos de audio deben estar en formato .wav a una velocidad de muestreo de 32000hz , canal mono y con un tamaño de muestra de 8bits  estas especificaciones son muy importantes en los archivos de audio de lo contrario no podrán ser leídos por el modulo sd card o en su defecto se generara ruido al reproducir.

- Para la conversión correcta de los archivos de audio se utilizo el software:

Wav Sample Rate Converter
Descarga

- Los archivos de audio se deben guardar en la raíz de la memoria micro sd.
